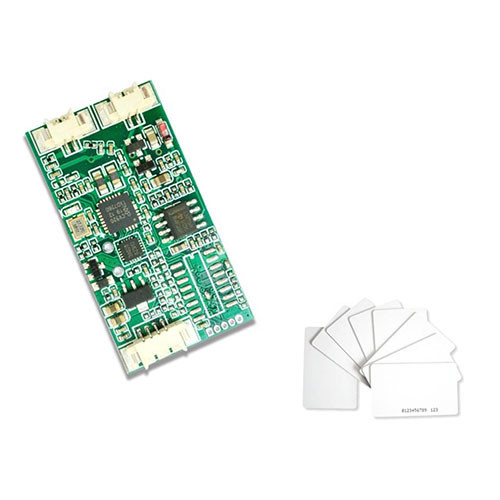

Lettore di schede senza contatto IC ISO14443A Modulo lettore di schede ID Lettore di schede smart a doppia frequenza con porta seriale

Caratteristiche
Questo modulo ha una scheda madre e un design diviso per l'antenna
Supporta la lettura di schede a doppia frequenza (scheda IC + scheda ID)
Supporta la lettura e la scrittura di blocchi, settori e crittografia di schede IC senza contatto (13,56 MHz)
Supporta la lettura del numero di serie della scheda ID (125 KHz) EM4100
Supporta un'ampia tensione, alimentazione opzionale da 3,3 V e 5 V
Supporta più interfacce: UART, RS232, RS485, WG26
Il modulo non necessita di un driver e i principianti possono iniziare rapidamente

Istruzioni per l'uso
➊Collegare l'alimentatore DC3,3 V o 5,0 V al modulo
❷Collegare il modulo alla porta seriale del computer con un adattatore da USB a porta seriale
❸Aprire il debug della porta seriale assistente
❹ Test con una scheda conforme allo standard
Sia che venga strisciata la scheda IC o la carta d'identità, la spia del modulo lampeggerà, il cicalino emetterà un "bip" per indicare che la scheda è stata strisciata e l'interfaccia dell'assistente della porta seriale sul computer visualizzerà il numero di serie della scheda IC o della carta d'identità ricevuta. L'"assistente di debug della porta seriale" del pacchetto File, le impostazioni della porta seriale sono le seguenti:
➊Velocità in baud: 9600
❷ Cifra di controllo: nessuna
❸Bit di dati: 8
❹ Bit di stop: 1
❺ Controlla la visualizzazione esadecimale
In caso di cablaggio corretto, spazzolare la scheda che soddisfa lo standard e il numero di serie corrispondente della scheda verrà emesso tramite la porta seriale, come mostrato nella figura

Problema comune
Domanda 1: In che modo il modulo legge e scrive la scheda IC e come crittografa la scheda IC?
Passaggio 1: Fai scorrere la scheda. La spia luminosa sul modulo sarà accesa e il numero di serie della scheda verrà inviato attivamente al computer superiore tramite la porta seriale. A questo punto, il computer superiore riceverà le istruzioni pertinenti del numero di serie della scheda. Comando: 20 00 01 08 04 00 00 00 A6 40 FE E4 0E 03.
20: carattere di inizio
00: numero del pacchetto
01: byte di comando, quando il modulo emette attivamente il numero di serie della scheda, il byte è 0x00; gli altri comandi sono parole di comando
08: indica che i successivi 8 byte sono bit di dati validi
04 00: indica che l'attributo della scheda è la scheda S50
00 00: questi 2 byte non hanno alcun significato pratico.
A6 40 FE E4: indica il numero di serie della scheda. Quando si strisciano carte diverse, i 4 byte cambieranno.
0E: checksum. È formato dal numero del pacchetto (SBQNR) all'ultimo byte dei dati (DATA), e poi invertito per ottenerlo.
03: Terminatore del frame.
