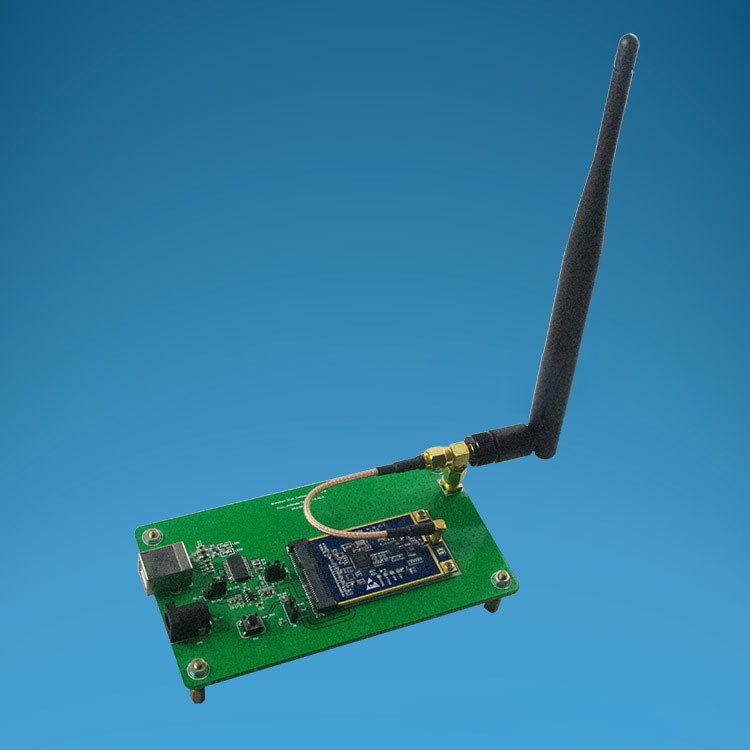

Modulo di lettura-scrittura attivo RFID Modulo di lettura-scrittura attivo 2.45G Modulo di interfaccia PCie attivo Modulo RFID

Lavora nella banda ISM 2,45 GHz, la trasmissione dei dati è gratuita. Fornisce interfaccia TTL RS-232 e interfaccia di controllo IO multicanale, il controllo della connessione del modulo è più conveniente. Il modulo integra PA e circuito di condizionamento del segnale, la potenza di ingresso/uscita può essere controllata tramite software e la distanza di trasmissione può essere controllata. Il modulo supporta la tecnologia a basso consumo energetico e la potenza di lavoro del modulo può essere attivata e disattivata tramite la porta di controllo esterna; kit di sviluppo API, istruzioni per l'applicazione e codici di esempio sono forniti per facilitare una rapida integrazione e applicazione.

Parametri RF

  Frequenza di lavoro: banda di frequenza ISM 2,4-2,48 GHz

  Potenza in uscita: uscita massima +18 dBm, regolatore di potenza integrato da 32 dB, step -2 dB, controllo software

  Sensibilità di ricezione: -96 dBm

Indicatore di potenza del segnale tag (RSSI): -50 dBm- -80 dBm, precisione ±1 dB

  Interfaccia antenna: connettore MMXCK-KE integrato, è richiesta un'antenna esterna

Modalità interfaccia: interfaccia standard scheda MINI-PCIE

  Interfaccia di comunicazione: porta seriale RS232 di livello TTL

  Interfaccia I/O: supporta 2 canali di livello TTL, segnale di uscita in uscita porta IO (deve essere personalizzato)

  Piattaforma software applicativa: fornisce kit di sviluppo API, istruzioni per l'applicazione e codici campione

Trasferimento dati e manipolazione tag

Supporta protocollo etichetta: protocollo privato, protocollo di trasmissione dati personalizzabile in base alle esigenze del cliente

Supporta modalità di lavoro tag: compatibile con il nostro tag attivo

  Distanza di lettura tag: 0~150 metri (a seconda della potenza di uscita del tag e dell'antenna esterna, test in area aperta)

  Velocità di riconoscimento: 120 tag/secondo (solo numero ID)

  Elaborazione anticollisione: 300 tag letti contemporaneamente

Proprietà meccaniche ed elettriche

  Dimensioni: 30 mm x 50,96 mm

  Peso: 20 g

  Alimentazione: DC 3,3 V

  Consumo energetico: 300 mW

  Temperatura di funzionamento: -40 °C ~ +80 °C

  Temperatura di stoccaggio: -60 °C ~ +80 °C

  Umidità di funzionamento: 5% ~ 95% (senza condensa)

pin 2, 24, 39, 41, 52

VCC

Segnale di alimentazione, ingresso CC 3,3 V

pin 4,9,15,18,21,26,27,

29,34,35,37,40,43,50

GND

segnale di alimentazione, massa di alimentazione

pin 38

UART_RXD

UART RXD, ricezione dati porta seriale, livello TTL

pin 36

UART_TXD

UART TXD, trasmissione dati porta seriale, livello TTL

28

UART_RTS

Interfaccia IO riservata, richieste porta seriale UART_RTS per inviare dati

pin 30

UART_CTS

Interfaccia IO riservata, la porta seriale UART_CTS consente di inviare dati

pin 51

IOT_DFX

Segnale loopback DFX, quando il loopback TX/RX di UART è alto, è richiesta una resistenza pull-down esterna.

pin 22

IOT_RST

Segnale di reset del modulo, attivo basso, necessita di resistenza pull-up esterna

pin 3

IO_ON

Segnale di posizione del modulo, utilizzato da un processore esterno per rilevare se il modulo è in posizione, ed è richiesta una resistenza pull-up esterna da 10K.

pin 46

IO_ON_AS

Segnale ausiliario di posizione del modulo, utilizzato da un processore esterno per rilevare se il modulo è in posizione, collegato direttamente al PIN3 (IOT_ON), ed è richiesta una resistenza pull-down esterna da 500Ω.

altri pin

NC

nessuna funzione
